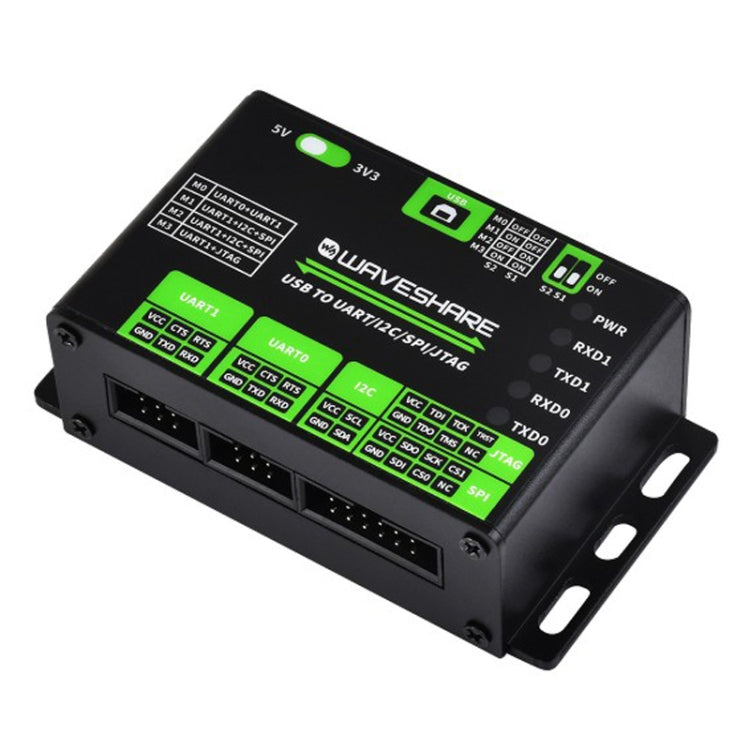

Waveshare 25411 3.3/5V USB към UART/I2C/SPI/JTAG конвертор, поддържа множество интерфейси

Характеристики:
1. Поддръжка на USB към 2 UART, или USB към 1 UART+1 I2C+1 SPI, или USB към 1 UART+1 JTAG
2. Поддържа 2-канален високоскоростен UART интерфейс, скорост на предаване до 9Mbps, с CTS и RTS хардуерен автоматичен контрол на потока
3. Поддържа 1-канален I2C интерфейс, който е удобен за работа с EEPROM или програмиране на I2C устройства като OLED и сензори през хост компютъра.
4. Поддържа 1 SPI интерфейс и има 2 сигнални пина за избор на чип, които могат да управляват 2 SPI подчинени устройства по различно време.
5. Поддържа 1-посочен JTAG интерфейс и може да се използва с OpenOCD за отстраняване на грешки и тестване (поради ограниченото тестване на функциите на чипа и софтуера, потребителите трябва сами да оценят и тестват тази функция)
6. Вградена верига за преобразуване на ниво 3.3V и 5V, използвана за превключване на работното ниво на комуникационния интерфейс, с по-добра съвместимост
7. Вграденият възстановяем предпазител и ESD защитната верига осигуряват защита от свръхток/пренапрежение и осигуряват безопасна и стабилна комуникация.
8. Корпус от алуминиева сплав, оксидирана матова повърхност, отваряне на CNC процес, здрав и издръжлив, отлична изработка
9. Висококачествени USB-B и DC конектори, плавно включване и изключване, издръжливи и надеждни, със защита срещу обратна връзка

Параметри на продукта:
1. Хост интерфейс: USB
2. Захранване: USB порт, 5V
3. Работно напрежение: 3.3V/5V (избира се чрез превключвател на борда)
4. USB:
Конектор: USB-B
Защита на интерфейса: възстановяем предпазител, ESD защита
5. Сериен порт:
Канал: 2 (червеният DIP превключвател трябва да бъде настроен на режим M0)
Конектор: 6PIN IDC конектор
Скорост на предаване: 1200bps-9Mbps
Хардуерен контрол на потока: CTS и RTS
6. I2C:
Канал: 1 (червеният DIP превключвател трябва да бъде настроен на режим M1/M2)
Конектор: 12PIN IDC конектор (първите 4 пина са I2C)
7. SPI:
Канал: 1 (червеният DIP превключвател трябва да бъде настроен на режим M1/M2)
Конектор: 12PIN IDC конектор (последните 8 пина са SPI)
8. JTAG:
Канал: 1 (червеният DIP превключвател трябва да бъде настроен на режим M3)
Конектор: 12PIN IDC конектор (последните 8 пина са JTAG)

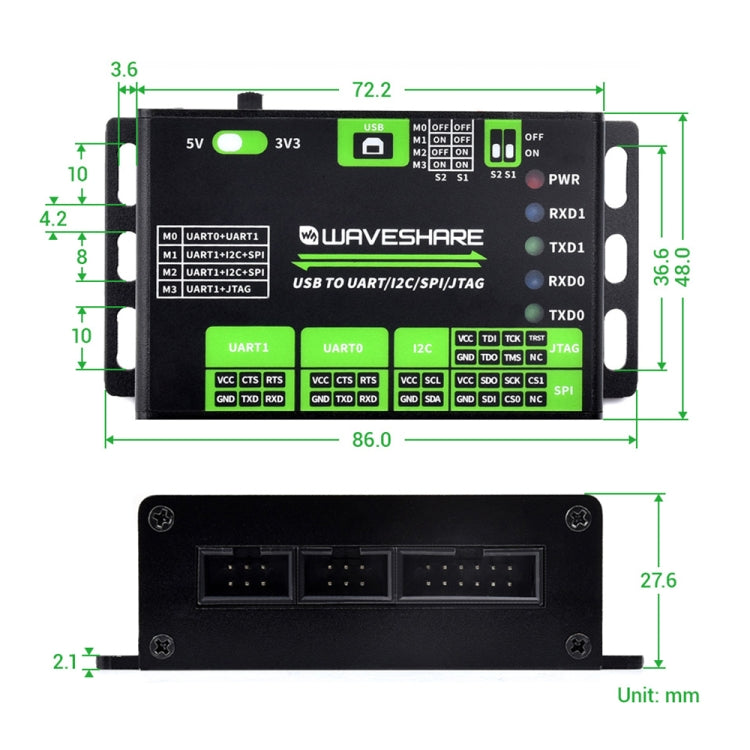

9. Размер на продукта: 86 x 48 x 27,6 мм
10. Тегло: 170гр

Опаковъчен списък:
-USB към UART/I2C/SPI/JTAG x1
-USB кабел тип A към тип B 1,2 m x1
-12PIN кабел 20cm x1
-6PIN кабел 20см x2
