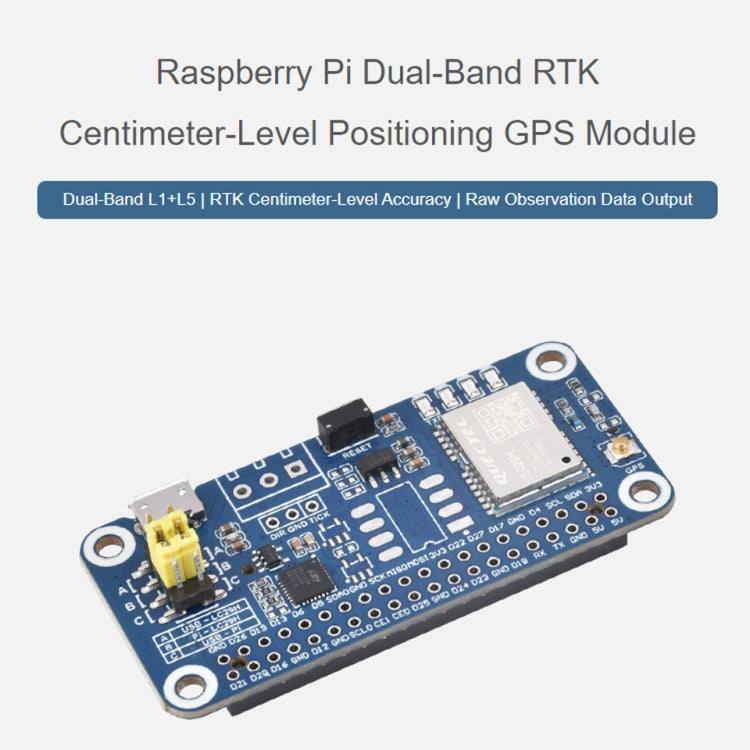

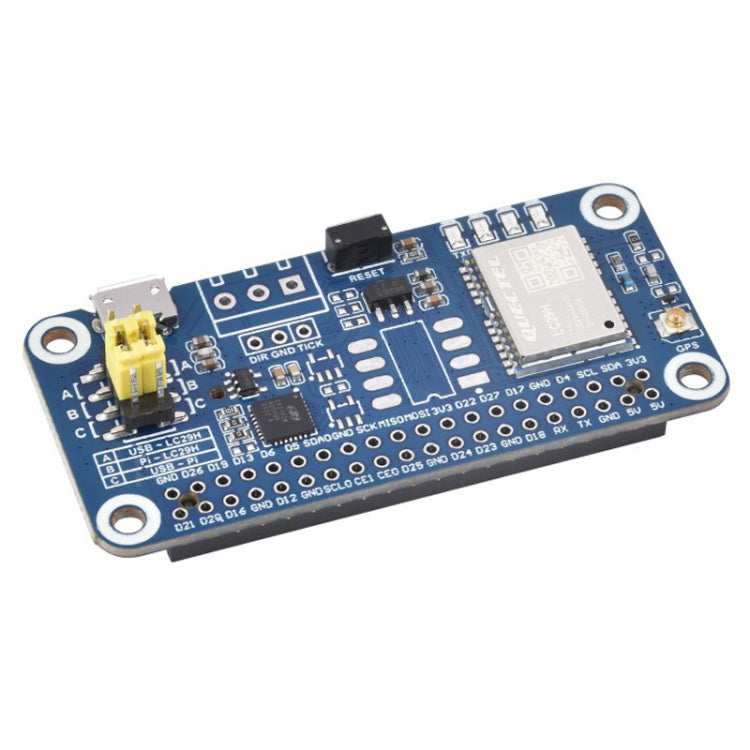

Waveshare за двулентов GPS модул за позициониране на Raspberry Pi LC29H серия L1+L5, спецификация: (BS) GPS/RTK HAT

Характеристики:
1. Серията LC29H може да проследява L1+L5 двучестотни и мулти-GNSS сигнали, намалявайки многопътните ефекти в градските каньони и подобрявайки точността на позициониране, като същевременно поддържа ниска консумация на енергия.
2. Вградени LNA и SAW филтри за постигане на висока чувствителност и силна способност против смущения.
3. Използвайте двойночестотно позициониране и RTK технология, за да изпълните изискванията за високо прецизно позициониране на ниво сантиметър.
4. Подходящ за системи за проследяване в реално време и приложения за икономика на споделяне, като помага за разработването на приложения като дронове, интелигентни селскостопански машини и споделени двуколесни превозни средства.

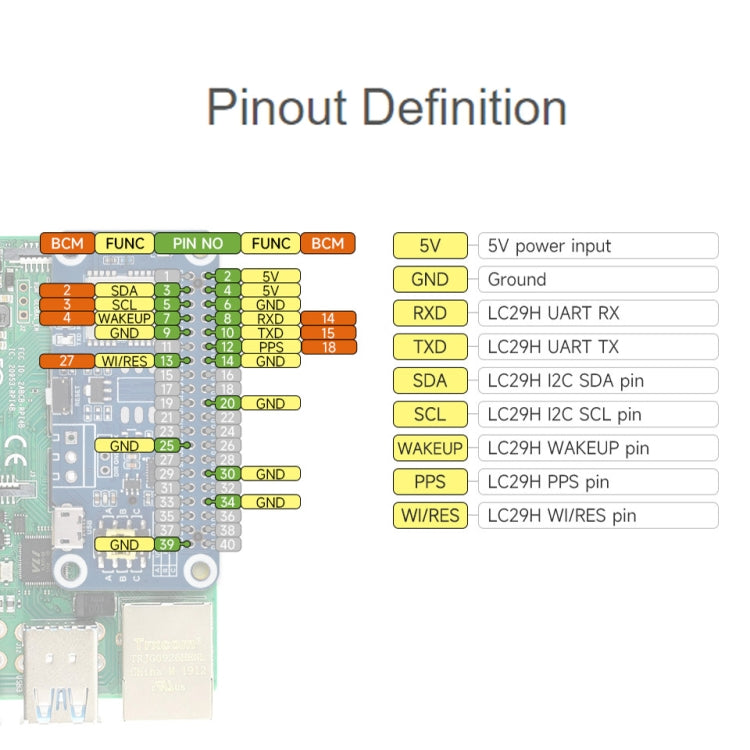

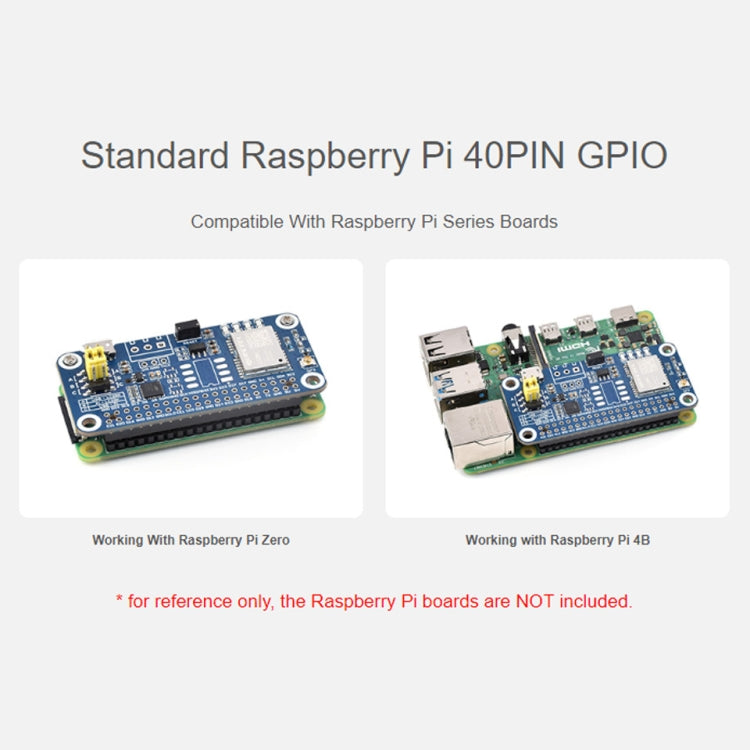

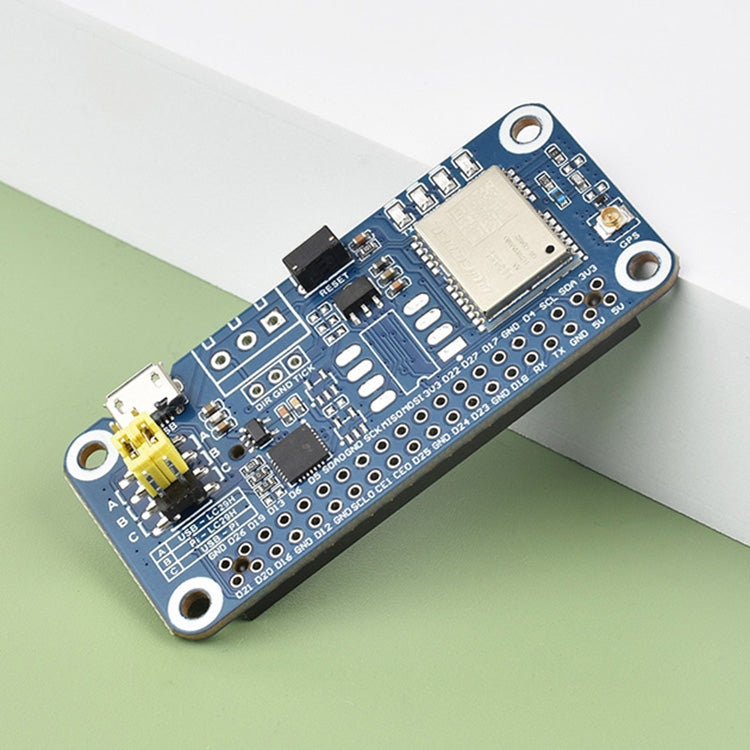

5. Стандартен разширителен конектор Raspberry Pi 40PIN GPIO, поддържа платки от серията Raspberry Pi и Jetson Nano

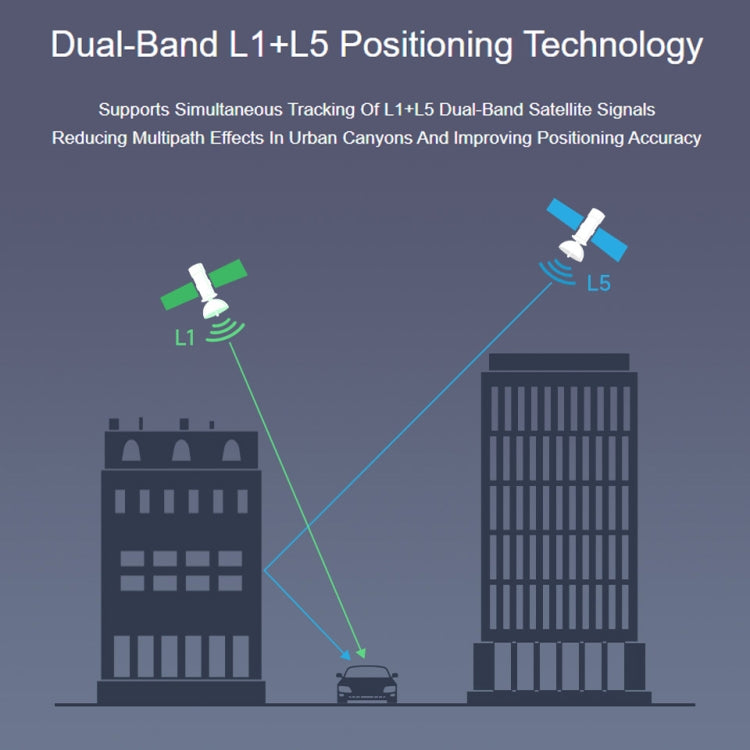

6. Поддържа едновременно проследяване на сателитни сигнали с двойна честота L1+L5, намалявайки ефекта на многопътността в градските каньони и подобрявайки точността на позициониране.
7. Поддържа едновременно приемане на множество GNSS системи (GPS, BDS, GLONASS, Galileo и QZSS), като същевременно поддържа ниска консумация на енергия
8. Вграден нискошумен усилвател и акустичен повърхностен филтър за постигане на -165dBm висока чувствителност и подобрена производителност срещу смущения

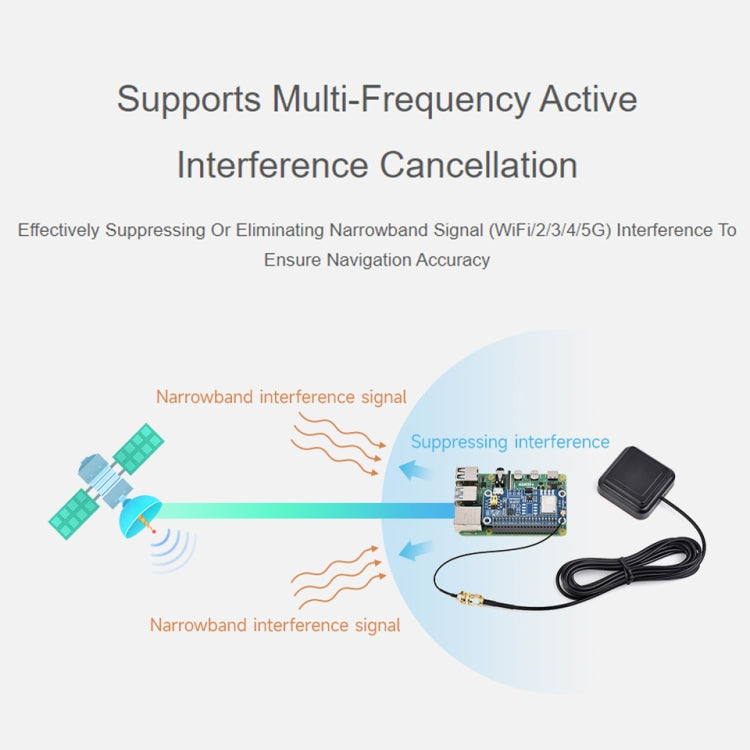

9. Поддържа многочестотно активно премахване на смущения, ефективно потискайки или елиминирайки смущенията на теснолентов сигнал (WiFi/2/3/4/5G), за да се гарантира точност на навигацията

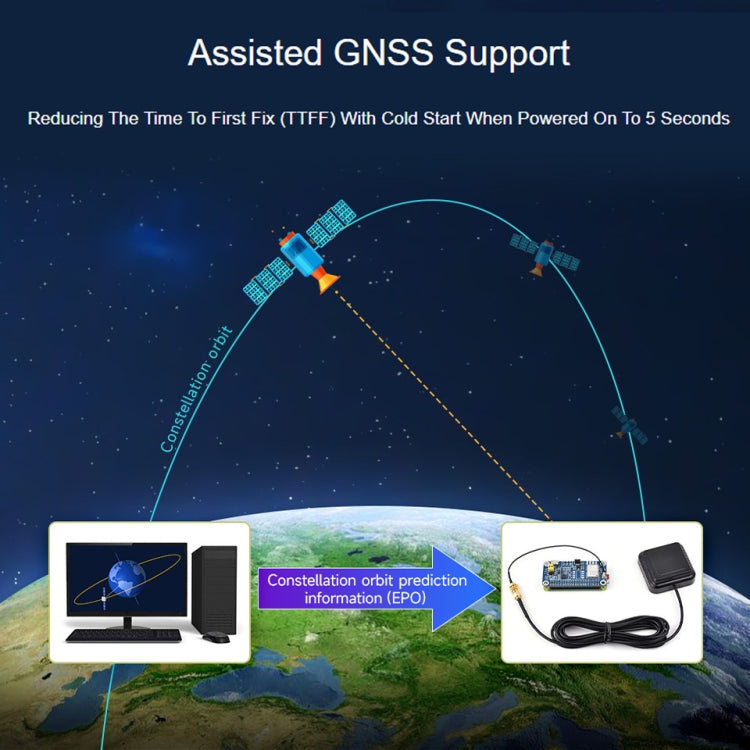

10. Поддръжка на A-GNSS (Assisted GNSS), намаляваща времето за студен старт до първа корекция (TTFF) при включване до 5 секунди
11. Поддържа QGNSS софтуер за улесняване на настройката на различни модулни функции

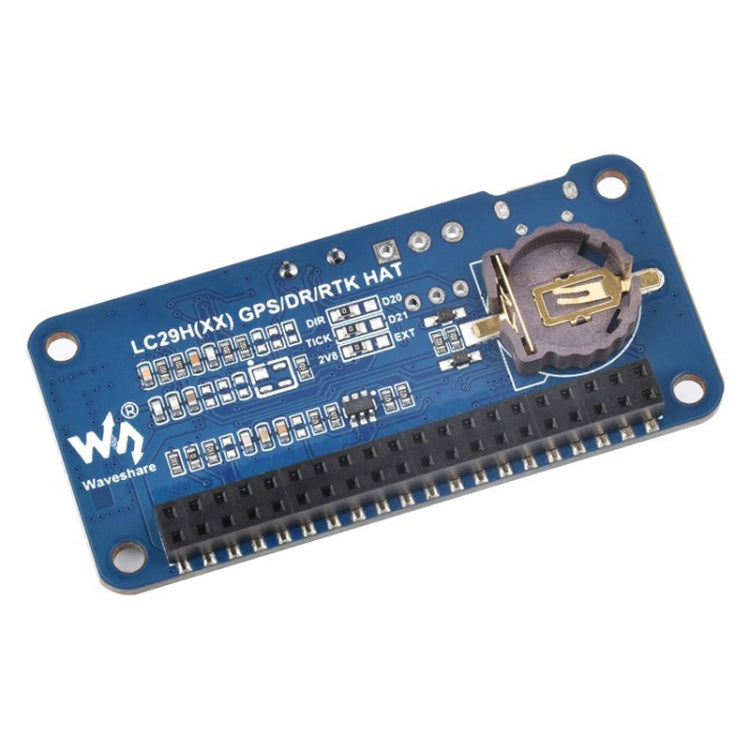

12. Вграден държач за батерия, поддържа акумулаторна батерия ML1220, използвана за запазване на ефемеридна информация и горещ старт

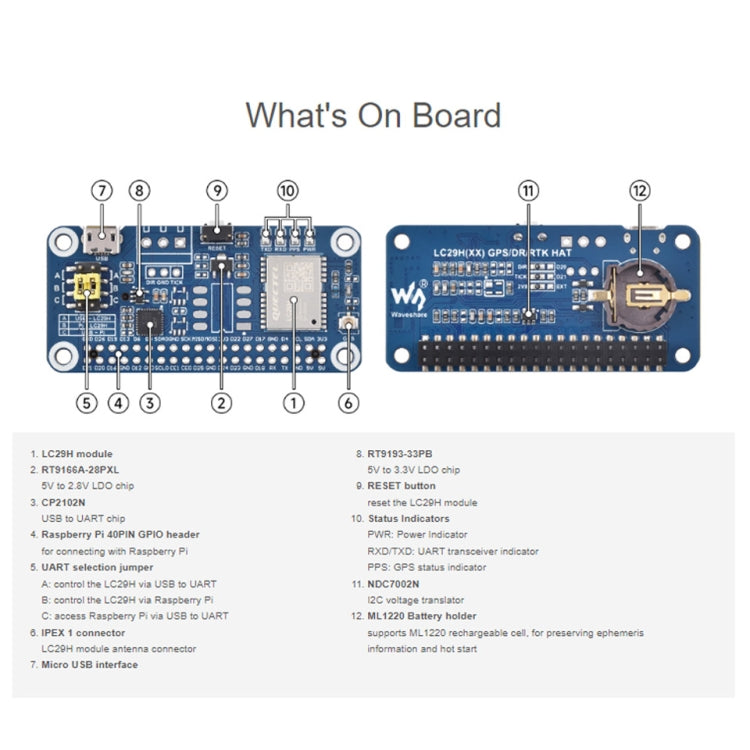

13. На платката има 4 LED индикатора за показване на работното състояние на модула.

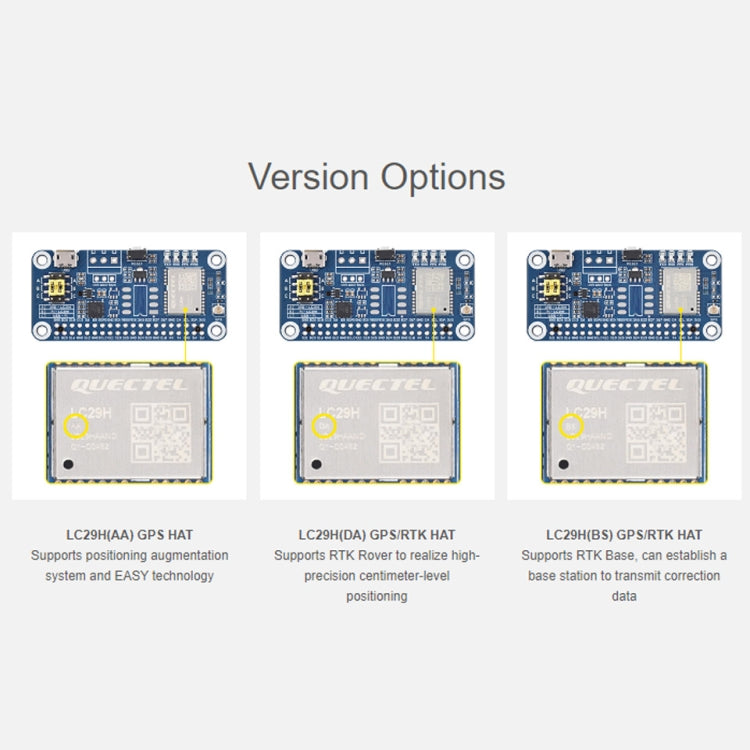

14. LC29H(AA) GPS HAT има следните характеристики:
-Поддръжка на системи за подобряване на позиционирането (WAAS, EGNOS, MSAS и GAGAN) за подобряване на производителността на позициониране в зоните на обслужване
-Поддържа ЛЕСНА технология за използване на съхранени ефемериди, данни от алманах и друга информация за позициониране, когато няма сигнал, подобряване на позиционирането и времето за първо позициониране
15. LC29H(DA) GPS/RTK HAT има следните характеристики:
-Поддържа бърза конвергенция на двучестотно RTK позициониране на ниво сантиметър, подходящо за високо прецизно позициониране на терминално оборудване

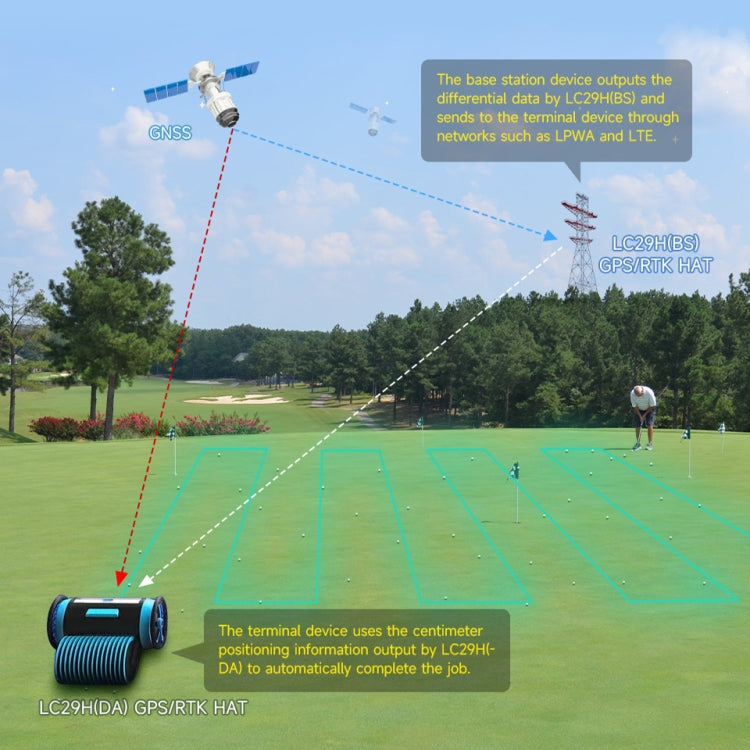

16. LC29H(BS) GPS/RTK HAT има следните характеристики:
-Поддържа GNSS оригинални данни за наблюдение и корекция, подходящи за установяване на RTK базови станции

Параметри на продукта:
1. Честотна лента
GPS/QZSS: L1C/A, L5
Система Beidou: B1I, B2a
Галилео: E1, E5a
ГЛОНАСС: L1
2. Брой едновременни GNSS
GPS/QZSS+Beidou+Galileo+GLONASS
3. Чувствителност
Проследяваща навигация: -165dBm
Повторно придобиване: -159dBm, -157dBm, -159dBm
Студен старт: -147dBm, -145dBm, -147dBm
4. Динамично представяне
Ускорение (максимално): 4g
Надморска височина (максимална): 10000м
Скорост (максимална): 500m/s
5. Комуникационен интерфейс
UART (9600~3000000bps, по подразбиране 115200bps), I2C (максимум 400KHz)
6. Протокол: NMEA 0183 V4.10, RTCM 3.x
7. Захранване: 5V
8. Общ ток: по-малко от 40mA@5V (непрекъснат режим)
9. Работна температура: -40 до 85 градуса по Целзий

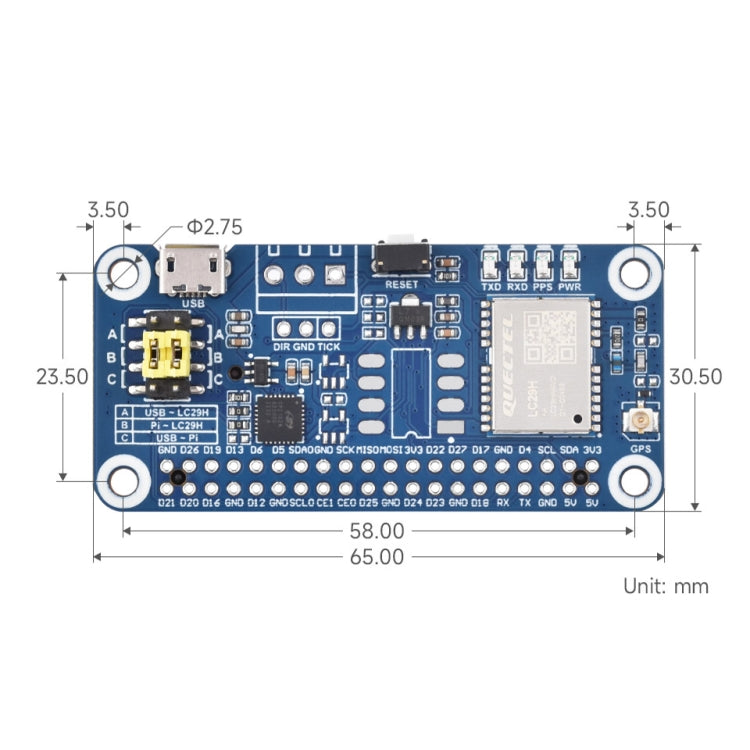

10. Размер на продукта: 65 x 30,5 мм
11. Тегло: 126гр

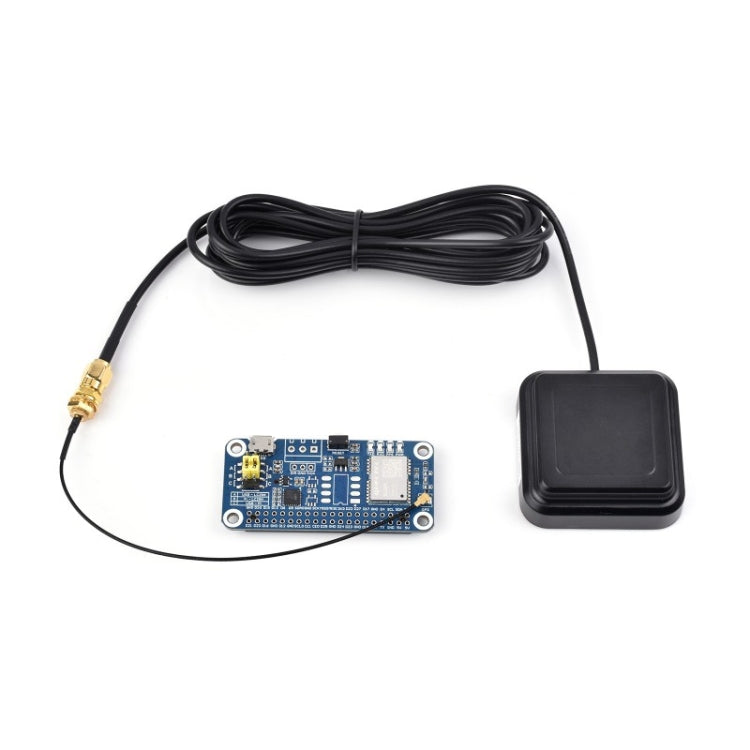

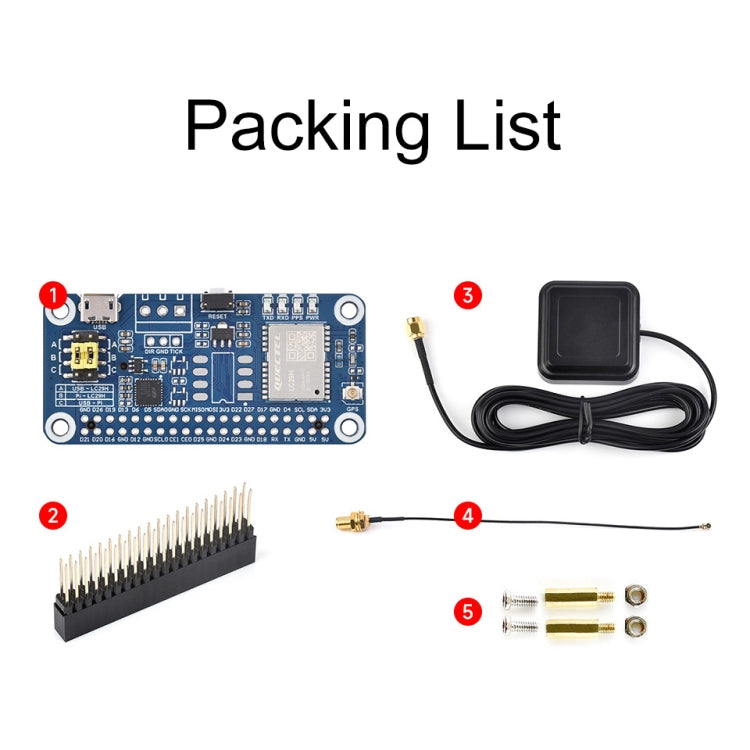

Опаковъчен списък:
-LC29H GPS шапка x 1
-2x20PIN женски контакт x 1
-GPS външна антена (D) x 1
-Кабел IPEX 1 към SMA 17 см x 1
- Пакет винтове x1
