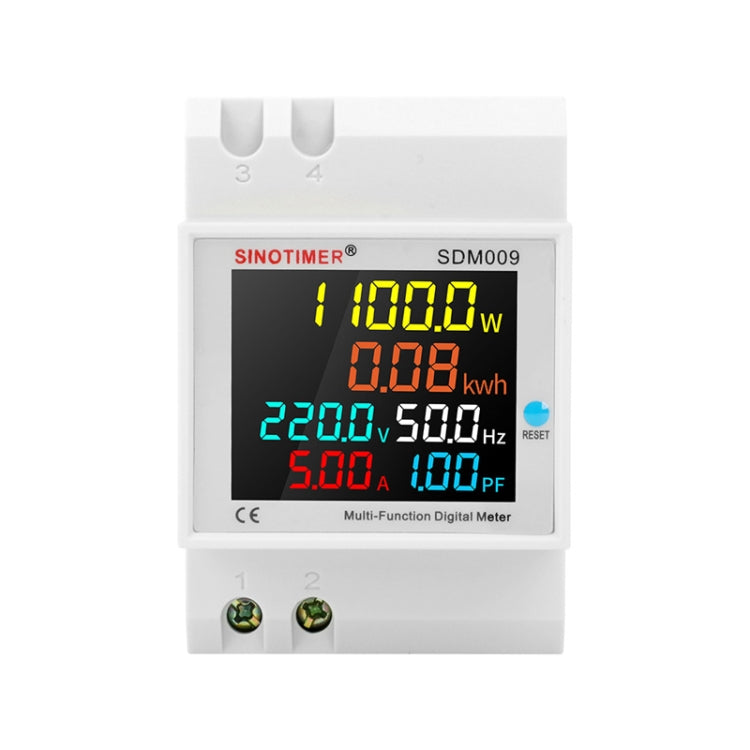

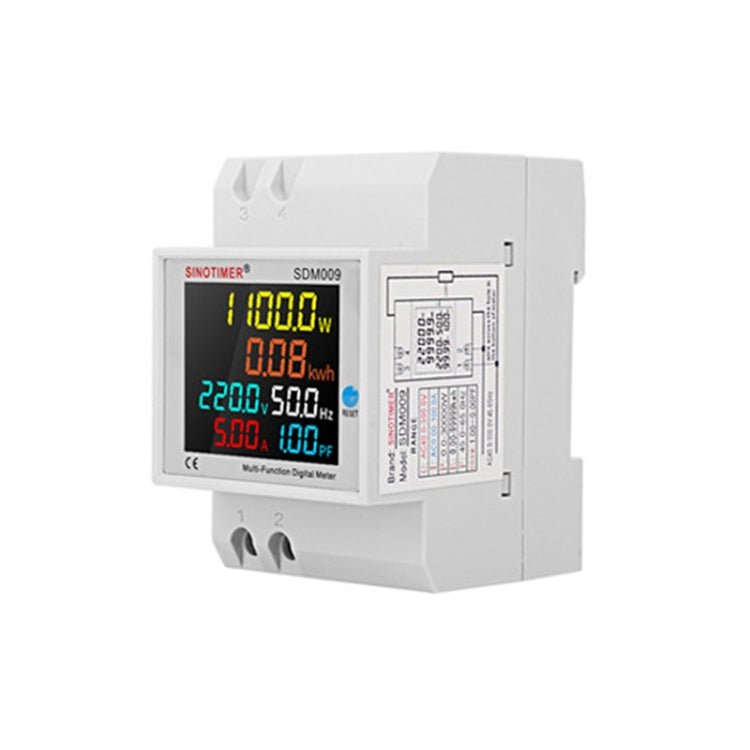

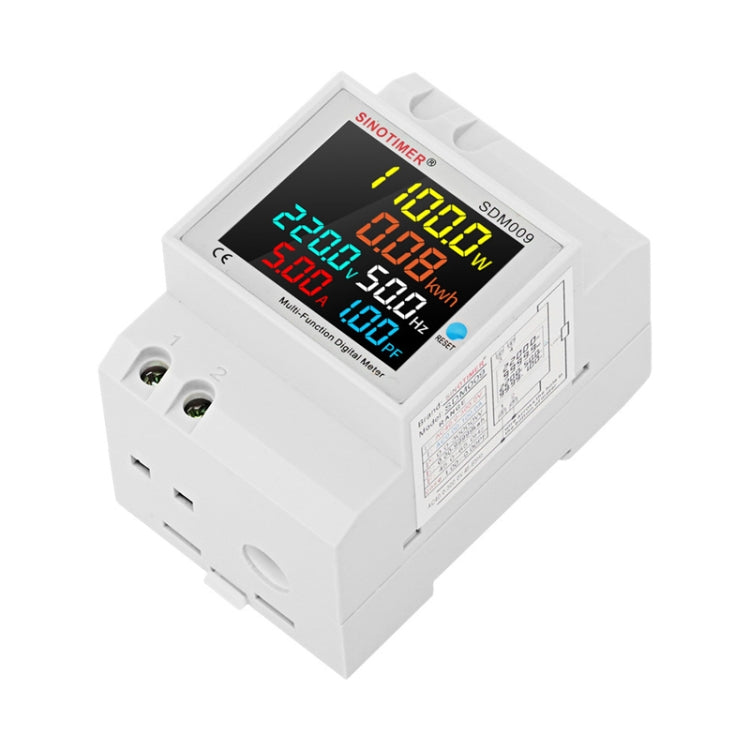

Compteur électrique multifonctionnel monophasé SINOTIMER SDM009, tension, courant, fréquence, facteur de puissance, modèle : AC250-450 V, intégré

1. Précision de mesure : 1+/-2 pour cent du mot
2. Plage de mesure :
- Tension : AC40-300V (pour 110V 220V)/AC250-450V (pour 380V 450V)
- Courant : 0,00-100,0 A universel
- Puissance active : 0-60000W/0-45000W
- Fréquence : 45-65 Hz
- Électricité (puissance) : 0-9999Kwh
- Facteur de puissance : 0,00-4,00PF
3. Vitesse de mesure : 2 fois/s

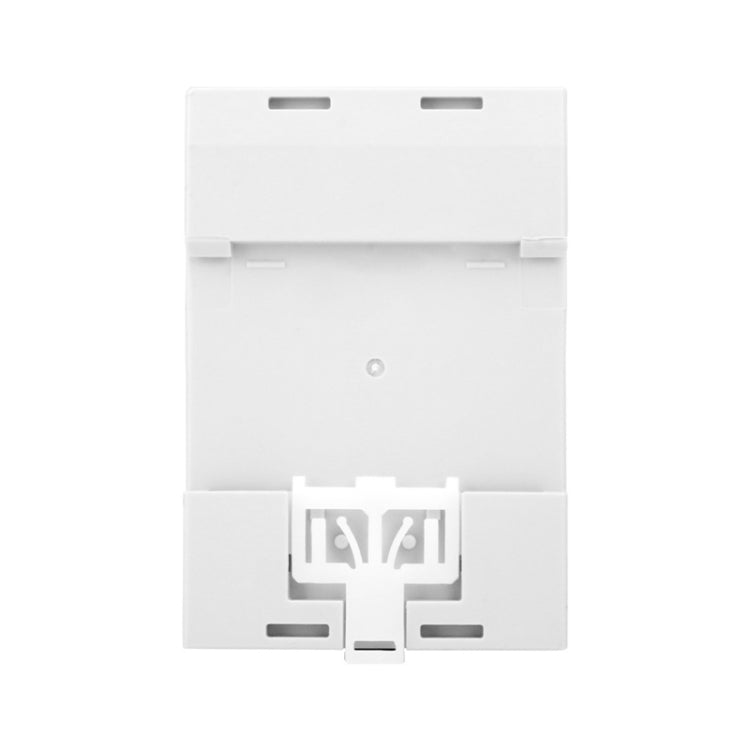

4. Mode d'installation : type rail
5. Dimensions hors tout : 54 x 80 x 64 mm
6. Taille saillante : 45 x 16 mm

Utilisation et méthode de câblage :
1. Connectez la tension mesurée aux bornes 1 et 2 sur le côté inférieur gauche du compteur

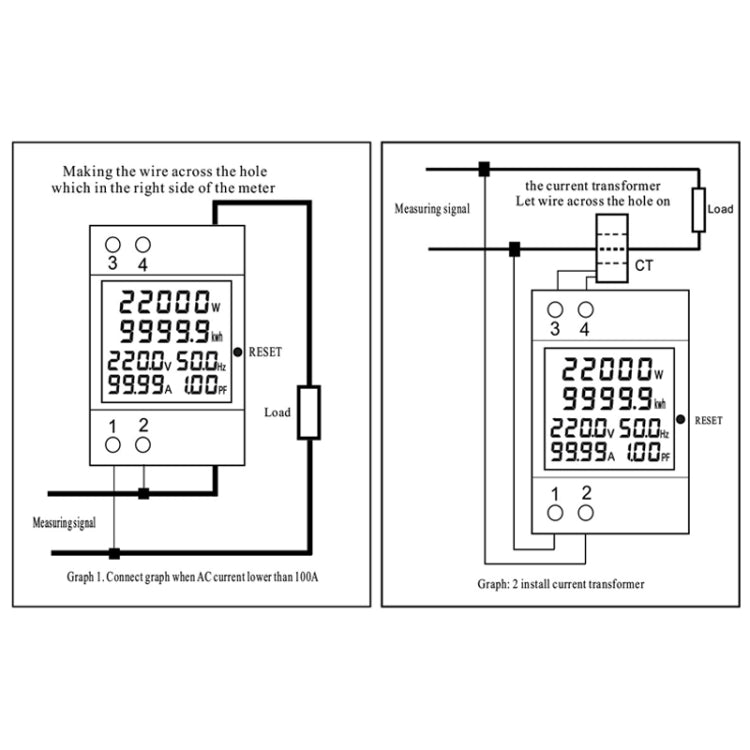

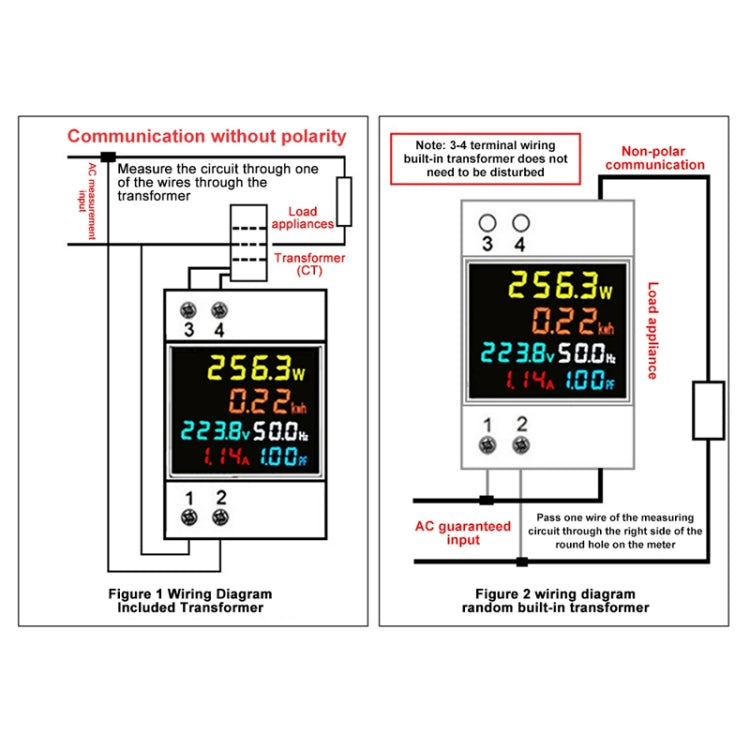

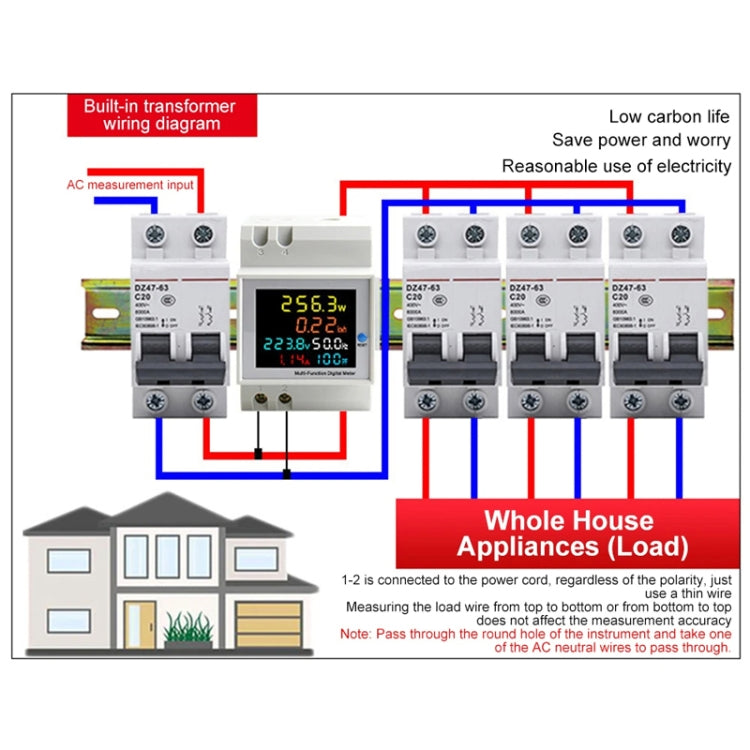

2. Transformateur intégré selon le schéma de câblage de la figure 1, le circuit de mesure du fil à travers le trou inférieur de l'instrument, le fil dans la direction de l'utilisateur selon l'utilisation du choix arbitraire, peut être du trou inférieur de l'instrument vers la sortie supérieure, ou des trous supérieurs de l'instrument vers la sortie inférieure, dans la direction des différents n'affectera pas les résultats des mesures
3. Connectez le transformateur externe conformément au schéma de câblage de la figure 2, connectez les deux fils de l'extrémité secondaire du transformateur de courant de précision avec l'instrument aux bornes 3 et 4 sur le côté supérieur gauche de l'instrument, et passez les fils du circuit de mesure à travers le trou du transformateur
4. Lorsque l'appareil est sous tension, le compteur affiche les paramètres de mesure
5. Lorsqu'il est nécessaire de réinitialiser la mesure de puissance (lorsque la mesure démarre à partir de zéro), appuyez et maintenez enfoncé le bouton situé sur le côté droit du panneau du compteur (RESET) pendant 5 secondes (appuyez et maintenez enfoncé pendant 5 secondes) jusqu'à ce que la puissance s'affiche comme 0, puis relâchez le bouton, puis la mesure de puissance démarre à partir de zéro
6. Fonction de sauvegarde automatique des données en cas de panne de courant, c'est-à-dire que lorsque la tension de mesure est déconnectée ou en cas de panne de courant, le compteur enregistre automatiquement les données de test actuelles. Une fois reconnecté à l'alimentation, le compteur continuera à additionner les données enregistrées d'origine.

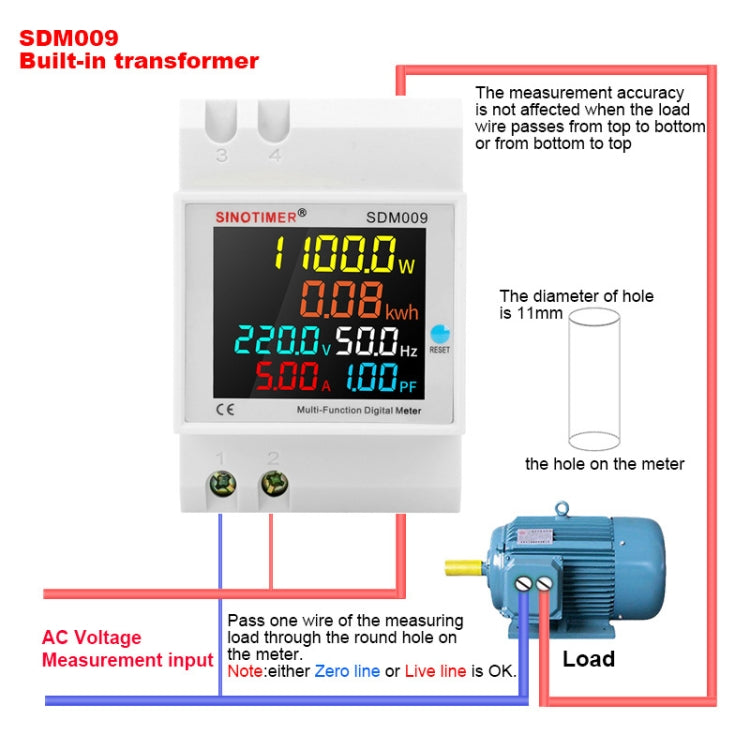

7. Le diamètre du trou du transformateur intégré (CT) de 11 mm peut passer à travers le fil de cuivre standard national de 12 mm² / peut répondre au courant de charge de 100 A, le diamètre du trou du transformateur externe (CT) de 15 mm peut répondre au fil de cuivre standard national de 21 à 25 mm²

Remarque : la plage de mesure de tension de l'instrument de 250 à 450 V s'applique uniquement à l'alimentation secteur CA pure de 45 à 65 Hz, la plage de mesure de 40 à 300 V n'est pas limitée
