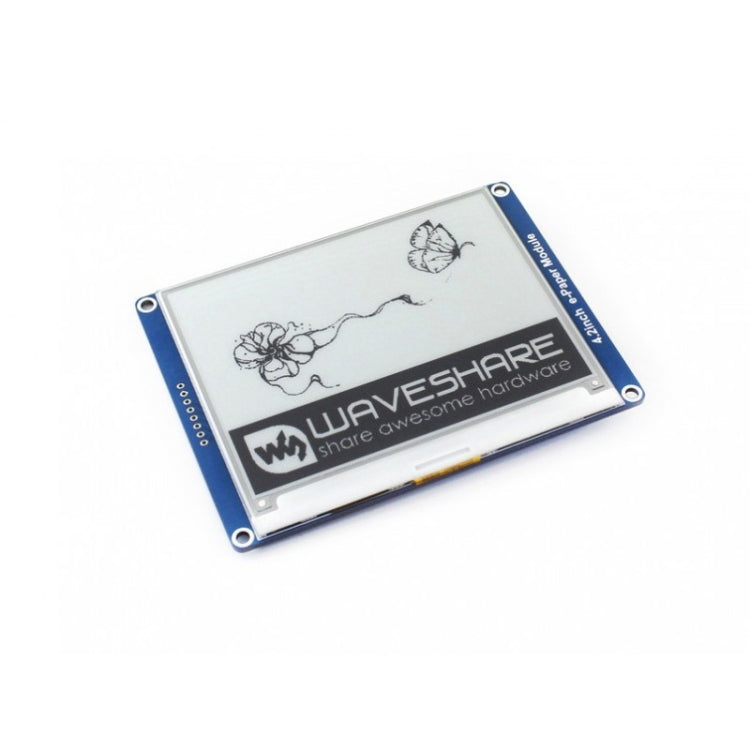

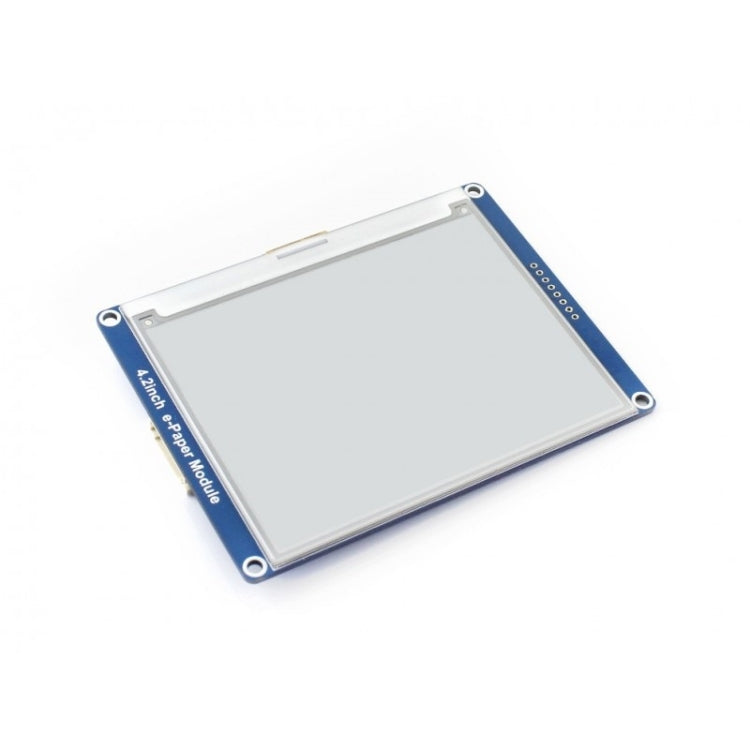

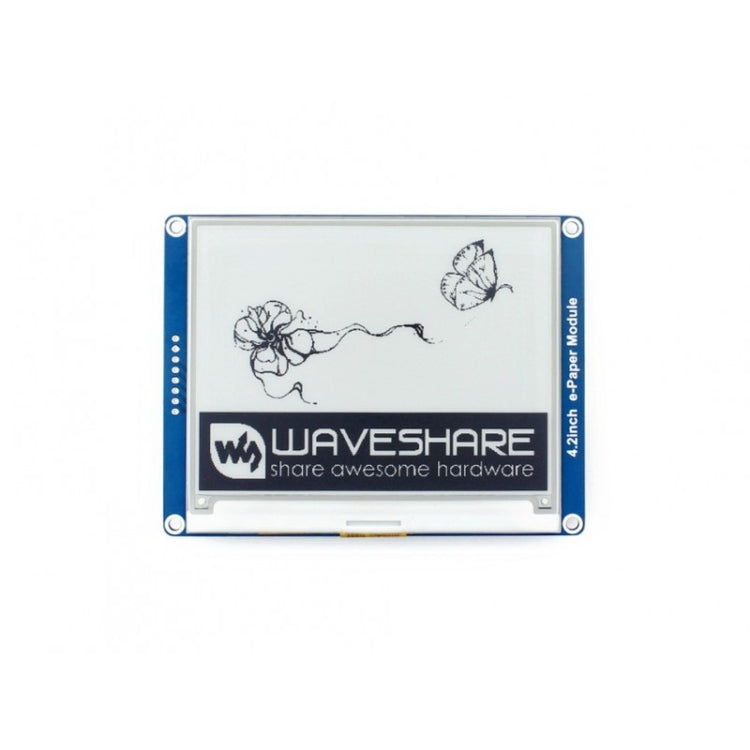

Module d'affichage Waveshare 4,2 pouces 400x300 E-Ink, interface SPI

Aperçu
1. Il s'agit d'un module d'affichage E-Ink, 4,2 pouces, résolution 400x300, avec contrôleur intégré, communiquant via l'interface SPI.
2. En raison des avantages tels qu'une consommation d'énergie ultra faible, un grand angle de vision, un affichage clair sans électricité, c'est un choix idéal pour des applications telles que les étiquettes d'étagère, les instruments industriels, etc.

Caractéristiques
1. Pas de rétroéclairage, continue d'afficher le dernier contenu pendant une longue période même lorsque l'appareil est hors tension
2. Consommation d'énergie ultra faible, l'énergie n'est requise que pour le rafraîchissement
3. Interface SPI, pour la connexion avec des cartes contrôleurs telles que Raspberry Pi/Arduino/Nucleo, etc.
4. Traducteur de tension embarqué, compatible avec les microcontrôleurs 3,3 V/5 V
5. Livré avec des ressources de développement et un manuel (exemples pour Raspberry Pi/Arduino/STM32)

Caractéristiques
1. Tension de fonctionnement : 3,3 V ~ 5 V
2. Interface : SPI 3 fils, SPI 4 fils
3. Dimensions du contour : 103,0 mm × 78,5 mm
4. Taille de l'écran : 84,8 mm × 63,6 mm
5. Pas de point : 0,212 × 0,212
6. Résolution : 400 × 300
7. Couleur d'affichage : noir, blanc
8. Niveau de gris : 2
9. Temps de rafraîchissement complet : 4 s
10. Puissance de rafraîchissement : 26,4 mW (typ.)
11. Consommation en veille : < 0,017 mW
12. Angle de vision : >170 degrés
13. Poids : 0,052 kg

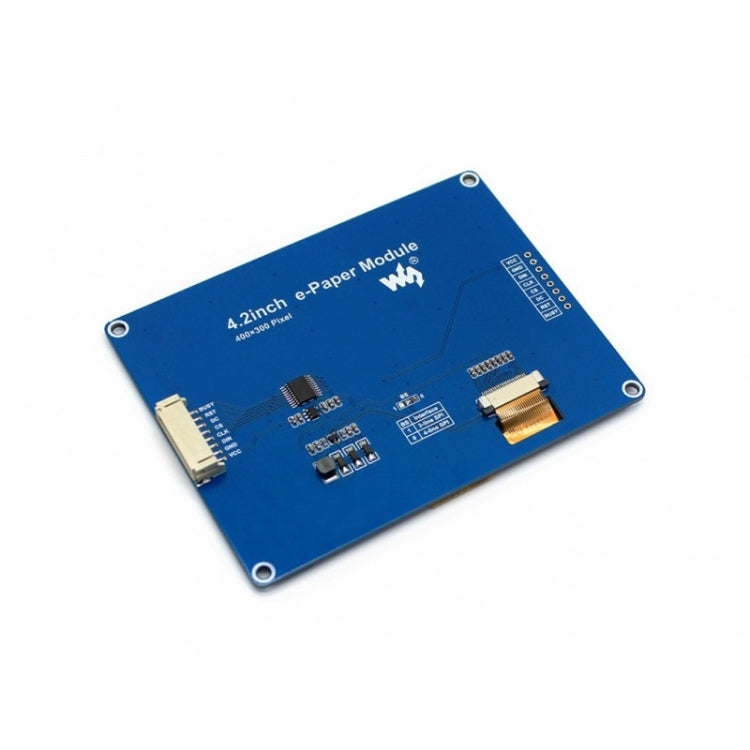

Interface
1. SYMBOLE : DESCRIPTION
2. VCC : 3,3 V ~ 5 V
3. GND : Terre
4. DIN : broche SPI MOSI
5. CLK : broche SPI SCK
6. CS : sélection de puce SPI, faible activité
7. DC : Sélection des données/commandes (élevé pour les données, faible pour la commande)
8. RST : Réinitialisation externe, faible activité
9. BUSY : Sortie d'état occupé, faiblement actif

Contenu du colis
1. Module e-Paper 4,2 pouces x1

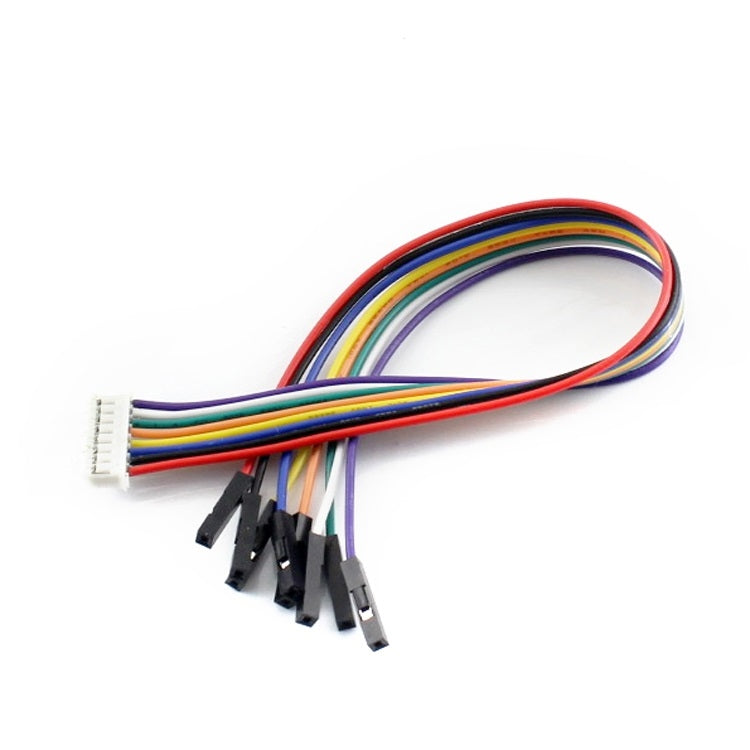

2. PH2.0 20 cm 8 broches x1
